泡沫玻璃與硬質聚氨酯泡沫塑料的性能比較：

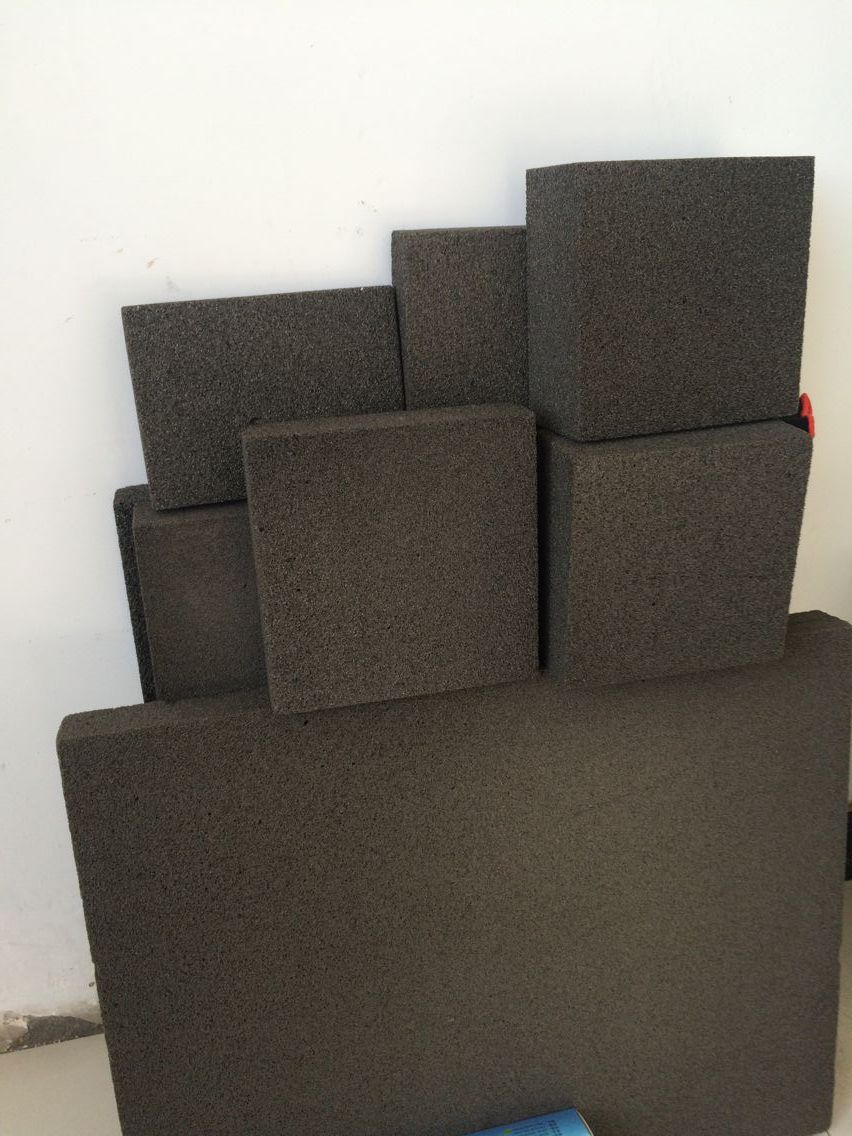

一、泡沫玻璃
泡沫玻璃系以平板玻璃為主要原料，經粉碎摻炭、燒結發泡和退火冷卻加工處理后制得的。它具有多孔結構，孔隙率高達80%～90%;而且氣孔是獨立密閉結構，因而具有良好的絕熱性能。泡沫玻璃作為隔熱材料有具特殊的優勢：機械強度高，本身又能起到防潮、防火、防腐的作用;不僅用于保溫，也用作保冷。此外，它還具有良好的加工性，而且可生產著色制品。其使用溫度范圍為(-200～400℃)。
該產品按泡沫玻璃制品密度的不同分為150號和180號兩個品種，其中密度小于等于 150kg/m3的制品為150號，密度在151～180kg/m3之間的制品為180號;按制品外形的不同分為平板和管殼，代號分別為P和G。
泡沫玻璃可用作建筑圍護結構的絕熱，還適用于除塵器、冷庫等的絕熱。也可用于建筑隔音工程中。
二、硬質聚氨酯泡沫塑料
聚氨酯硬質泡沫塑料是用聚醚或聚酯多元醇與多異氰酸酯為主要原料，再加催化劑、穩泡劑和氟里昂發泡劑等，經混合、攪拌產生化學反應而形成發泡體。孔腔的閉孔率達80% ～90%，密度為30～60kg/m3，吸水性小。導熱系數比空氣小。強度高，有一定的自熄性，常用做低溫范圍的保溫，使用溫度一般為-100～+100℃。應用時，可以由預制廠預制成板狀或管殼狀等制品。由于它可常溫發泡、固化，可在現場噴涂或灌注發泡，是目前應用最廣泛的有機保溫材料。
其主要缺點是：價格昂貴，原料緊缺，耐溫性能和防火性差，當該阻燃材料氧指數低于 30時，便失去了使用的安全性。
