国产精品无码在线视频_91少妇无码青青操黄_思思无码久久流出久久久_AV无码AV无码AV视_毛片电影一级片a片_亚州黄色在线播放_日本精品自拍99_大香蕉有码日韩精品

133-7336-7286

這篇文章以石墨發泡沫玻璃的微波吸收功能為研討方向,主要研討了增加鋅粉、二氧化錳燒成的泡沫玻璃/ZnO的吸波功能,意圖是為制備吸波功能好的泡沫玻璃基吸波資料供給試驗數據和理論依據。以玻璃質料（SiO₂、H₃BO₃、ROH和Al₂O₃）、石墨為主要質料,增加鋅粉和MnO₂燒成系列泡沫玻璃試樣,經過測驗玻璃質料圓柱坯體在不一樣溫度下燒成前后的直徑改變率（r）,剖析了泡沫玻璃的發泡溫度所對應的r值,并經過XRD剖析試樣構成,SEM調查泡孔構造和ZnO形狀,波導法測驗X波段（8.2-12.4GHz）的電磁常數并核算反射率。跟著混合猜中石墨含量的增加,試樣泡孔散布變的不均勻,孔徑變小,恰當的延伸球磨時間能使泡孔散布愈加均勻;石墨含量影響熔融溫度,當增加量超越3.85wt%時,致使750℃下燒成的泡沫玻璃沒有發泡;未增加鋅粉燒成泡沫玻璃的最小反射率為0.3dB左右。跟著鋅粉增加量的增加,試樣泡孔孔徑和氣孔率減小。在泡沫玻璃泡壁上生成ZnO晶須和納米晶,其形狀由孔中ZnO（g）的過飽和度決定,這篇文章制作了ZnO（g）過飽和度與石墨、鋅粉含量的聯系圖。當石墨含量為0.49wt%,鋅粉含量在5.26-21.74wt%之間改變時,跟著鋅粉含量的增加,試樣中顆粒狀ZnO納米晶的數量增多,晶須的長度變短可是直徑有所變大。當鋅粉含量為5.66wt%,石墨含量在0.49-3.97wt%之間改變時,ZnO（g）過飽和度跟著石墨含量的增加而減小,晶須長度跟著石墨含量的增加而變短。泡沫玻璃/ZnO的吸波功能跟著石墨、鋅粉含量的增加而變好,石墨、鋅粉增加量分別為1.96wt%、14.3wt%時最小反射率到達-16dB,有用帶寬為1.1GHz。在增加10wt%鋅粉的一起加入MnO2,跟著MnO₂含量增加,試樣氣孔率、孔徑都有所增大,ZnO棒直徑增大,吸波功能進步,增加量為5.66wt%時,資料的最小反射率為-12dB,最大反射率為-7dB,有用帶寬為1.7GHz（8.9-10.6GHz）,并且全X波段僅有0.4GHz頻段內的反射率大于?9dB,具有發展前景。

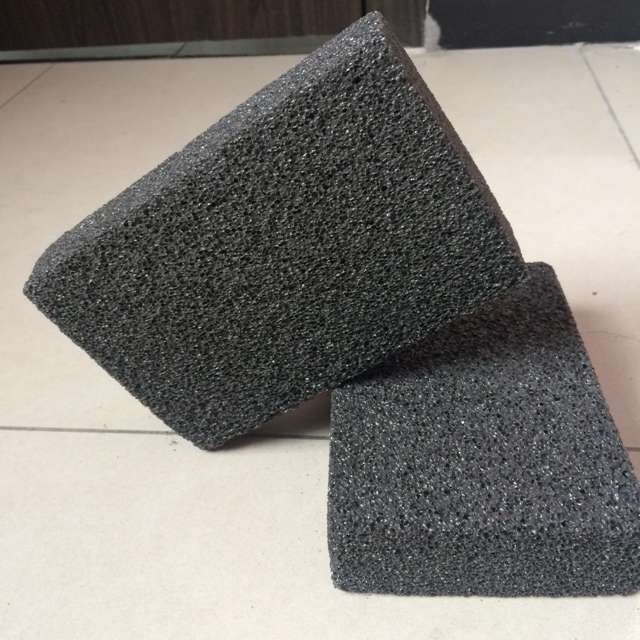

泡沫玻璃
